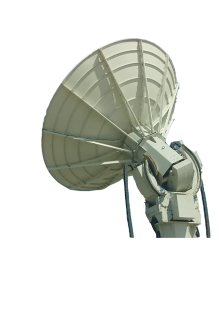

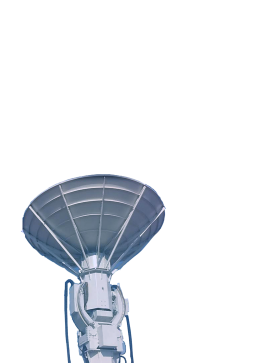

سامانه آنتن ردیاب ماهواره ای مدار پایین به روش X/Y

​طراحی، ساخت و راه اندازی شده توسط خوارزم ارتباط خاورمیانه

ماهواره اى که به فضا پرتاب مى شود، با توجــه به کاربرد آن در مدار مشخص قرار مى گیرد. یکى از پرکاربـــرد ترین مدارهاى فضایى مى باشد. ارتفاع این مدار از سطح زمین 160 الى 2000 کیلومتر است. ماهـــواره اى که در این مدار قرار گیرد با توجه به LEO مدار قوانین حاکم بر آن، به دور زمین میگردد و در زمان هاى مختلفى از شبانه روز از منطقه خاصى عبور مى نماید.جهت دریافت سیگنال از چنین ماهــواره اى نیاز به ایستگاهى است که توانایى دنبال کردن مسیر ماهواره را داشــته باشد. بدین منظور از سامانه ردیاب ماهواره هاى مدار پایین، موســوم به LEO Tracker استفاده مى شود.​​​​​​​

قابل ارائه در دوساختار Az/El و X/Y
توانایی ردیابی تمام ماهواره هایLEO  با استفاده از حداقل حرکت در قطعات با قابلیت اطمینان بالا و هزینه کمتر
ردیابی برنامه ریزی شده ماهواره با الگوریتم ردیابی
تشخیص زمان و مکان گذر ماهواره بر مبنای Program Track
تشخیص وضعیت ماهواره  و تخمین محل گذر ماهواره
پارک اتوماتیک آنتن بعد از هر ردیابی
دارای 2 سال گارنتی

پشتیبانی از فیدهای باند L، S، C، X، Ku و Ka
قابلیت نصب رفلکتور تا 4.5 متری
دقت رهگیری بهتر از 0.05 درجه
توانایی اضافه نمودن آفست جهت اصلاح مسیر
قفل آنتن به صورت  اتوماتیک در حالت پارک
با قابلیت کار در باد 70 کیلومتر بر ساعت و تحمل باد تا 140 کیلومتر بر ساعت

​​برای ردیـــابی ماهـــواره های مــدار پایین، دو روش عمده وجود دارد :روش اول برمــبنای EL/AZ و دیگــری بر مبنای X/Y  است. یکی از نقـاط ضـعف سیســتم EL/AZ  هنگـــامی است که ماهــواره از زاویه ای در حدود 90 درجــــه از ایستگاه عبور نماید در این محدوده از مسیر سیستم باید سرعت بالایی نداشته باشد که از لحاظ مکانیکی با وجود محدودیت های ساخت،امکان پذیر نمیباشد. این نقطه ضعف سیستم EL/AZ ،عـــدم توانایی آنتن در ردیـابی ماهواره ها در ناحیه زینت گفته میشود.برای غلبه بر این نقطه ضعف از سیستم X/Y  استفاده می نمایند.

مشخصات اصــلى:

مشخصــات اختیارى:​​​​​​​

امکانات نرم افزاری کنترلر سامانه​​​​​​​:

·بهره گیری از الگوریتم پیشرفته کنترلی
· امکان تخمین محل گذر ماهواره
· امکان ردیابی برنامه ریزی شده ماهواره ها
·امکان تشخیص توان دریافتی از LNA
·امکان محاسبه سرعت و شتاب ماهواره به صورت Real Time
·امکان پارک اتوماتیک بعد ازهر ردیابی
·همزمانی دقیق تایم از طریق اینترنت(Time Server‌) و یا GPS
·تشخیص و گزارش وضعیت محورهای X/Y سامانه و ماهواره
·قفل مکانیکی آنتن به صورت اتوماتیک و در وضعیت پارک
·مانیتورینگ سنسورهای پداستال و گزارش گیری از مقادیر آنها
·نمایش موقعیت ماهواره بر روی نقشه جهان، ایران و خاورمیانه.
·قابلیت نمایش موقعیت ماهواره در نقشه ی GIS‌ با اتصال بهMap Server
·محاسبه انواع پارامتر های مخابراتی- لینک و .....
·محاسبه و نمایش موقعیت ماه و خورشید​​​​​​​

پوشش کامل نیمکره و حذف مشکل نقطه کور در ناحیه زنیت
امکان انجام عملیات رهگیری از راه دور ماهواره های مدار GEO و خصوصا LEO
پشتیبانی از فیدهای باند L، S، C، X، Ku و Ka
قابلیت نصب رفلکتور تا 4.5 متری
دقت رهگیری بهتر از 0.05 درجه
بهینه سازی و کاهش سرعت حرکت و در نتیجه دقت بالاتر نسبت به ساختار Az/El
کاهش استهلاک قطعات و MTBF مطلوبتر
حرکت آزادانه بدون پیچ خوردن کابلها و بدون استفاده از قطعاتی مانند Slip Ring و Rotary Joint
قابلیت مدیریت تحت شبکه و پشتیبانی از پروتکل SNMP v3
